飛瑞 eaton C1000 UPS 不斷電系統 更換電池及風扇小記



這款 C1000 當初是購買人家機房淘汰的，賣家附上堪用電池。一兩個月後後進行放電測試(負載約10%)時，大約30秒就會跳出低電量警告，推測是電瓶無蓄電能力，決定更換電瓶。

C1000 使用電瓶與其他常見 UPS 相容，我這邊是購買湯淺的 NP7-12 三顆，需注意購買時必須選擇寬版接口方能接緊不鬆脫。

更換前請先將外板鐵殼兩側以及背面的螺絲卸下，將鐵殼取下來(呈現如上圖)，接著拆下與電瓶連接的藍色接口，注意左右兩側皆有皆需拆除(若擔心搞混可事先照相)

再來將底座螺絲卸下(UPS很重，翻面時需注意不要壓到機板)

將底座稍微靠一側(因為還有線路接在上面，沒辦法完全卸除)，將左上方的電瓶往上抬，將負極接口卸下，再來依序將右邊、左下角的電瓶接口卸除，到這裡就完成一半啦。

卸下後應該呈現如上圖，我們現在要由正極(左下角)電瓶依序裝上，注意有兩條藍色連接線為負極接正極(串聯電瓶1-2以及2-3)，不要接錯了。接到最後一個電瓶連上時會有小火花，為正常現象。

確認電瓶接好後，可將 UPS 開機試試看，若正常即可將底座以及外板鐵殼鎖上，大功告成。

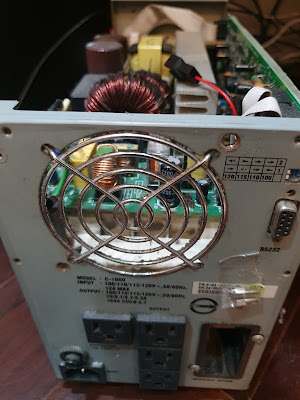

因為 C1000 原本安裝的風扇實在太大聲，上網搜尋後發現有網友自行更換了8cm 25mm厚的風扇，需要注意的是原本風扇是使用小2pin接在機板上面，這邊有兩種解決方式:

1. 剪斷原本的 8cm 風扇線以及新的風扇線，將正負極分別接上(可用熱縮套固定保護)

2. 另外購買小2pin(公)轉3pin(母)的接頭(例如這款)，或是之前有購買貓頭鷹的風扇(例如NF-A4-x10 FLX)，裡面也會附上一條2pin轉3pin的轉接線。

3. 購買原本就是2pin接頭的8cm風扇

我這邊是選擇第二種做法，原本是想要拿Noctua NF-R8 1800rpm裝，但裝上運轉後會顯示風扇異常，推測是電流太小導致主機認為沒有風扇或是風扇故障的關係(NF-R8 運作時為最大 0.11A，原本的是0.22A)

無奈只好再上網搜尋，發現有網友成功換成Cooler Master雙滾珠風扇，型號為AH025-20B2-3AN，網購到貨後裝上，終於不會發出風扇異常的警告音了。

不過需要注意若 UPS 長時間在高負載下，並不建議換成其他風扇(會影響散熱)，我這邊用 upsc ups 指令查看 UPS 溫度，換完約在 38 度，比之前高約 2~3 度C (負載約在30%)，供參。
