2021年8月1日 星期日

飛瑞 eaton C1000 UPS 不斷電系統 更換電池及風扇小記

Lee    晚上8:32:00    No comments




這款 C1000 當初是購買人家機房淘汰的，賣家附上堪用電池。一兩個月後後進行放電測試(負載約10%)時，大約30秒就會跳出低電量警告，推測是電瓶無蓄電能力，決定更換電瓶。


C1000 使用電瓶與其他常見 UPS 相容，我這邊是購買湯淺的 NP7-12 三顆，需注意購買時必須選擇寬版接口方能接緊不鬆脫。



更換前請先將外板鐵殼兩側以及背面的螺絲卸下，將鐵殼取下來(呈現如上圖)，接著拆下與電瓶連接的藍色接口，注意左右兩側皆有皆需拆除(若擔心搞混可事先照相)



再來將底座螺絲卸下(UPS很重，翻面時需注意不要壓到機板)



將底座稍微靠一側(因為還有線路接在上面，沒辦法完全卸除)，將左上方的電瓶往上抬，將負極接口卸下，再來依序將右邊、左下角的電瓶接口卸除，到這裡就完成一半啦。


卸下後應該呈現如上圖，我們現在要由正極(左下角)電瓶依序裝上，注意有兩條藍色連接線為負極接正極(串聯電瓶1-2以及2-3)，不要接錯了。接到最後一個電瓶連上時會有小火花，為正常現象。



確認電瓶接好後，可將 UPS 開機試試看，若正常即可將底座以及外板鐵殼鎖上，大功告成。


2021年7月15日 星期四

大門機 鐵捲門 DIY維修

Lee    下午4:34:00    No comments

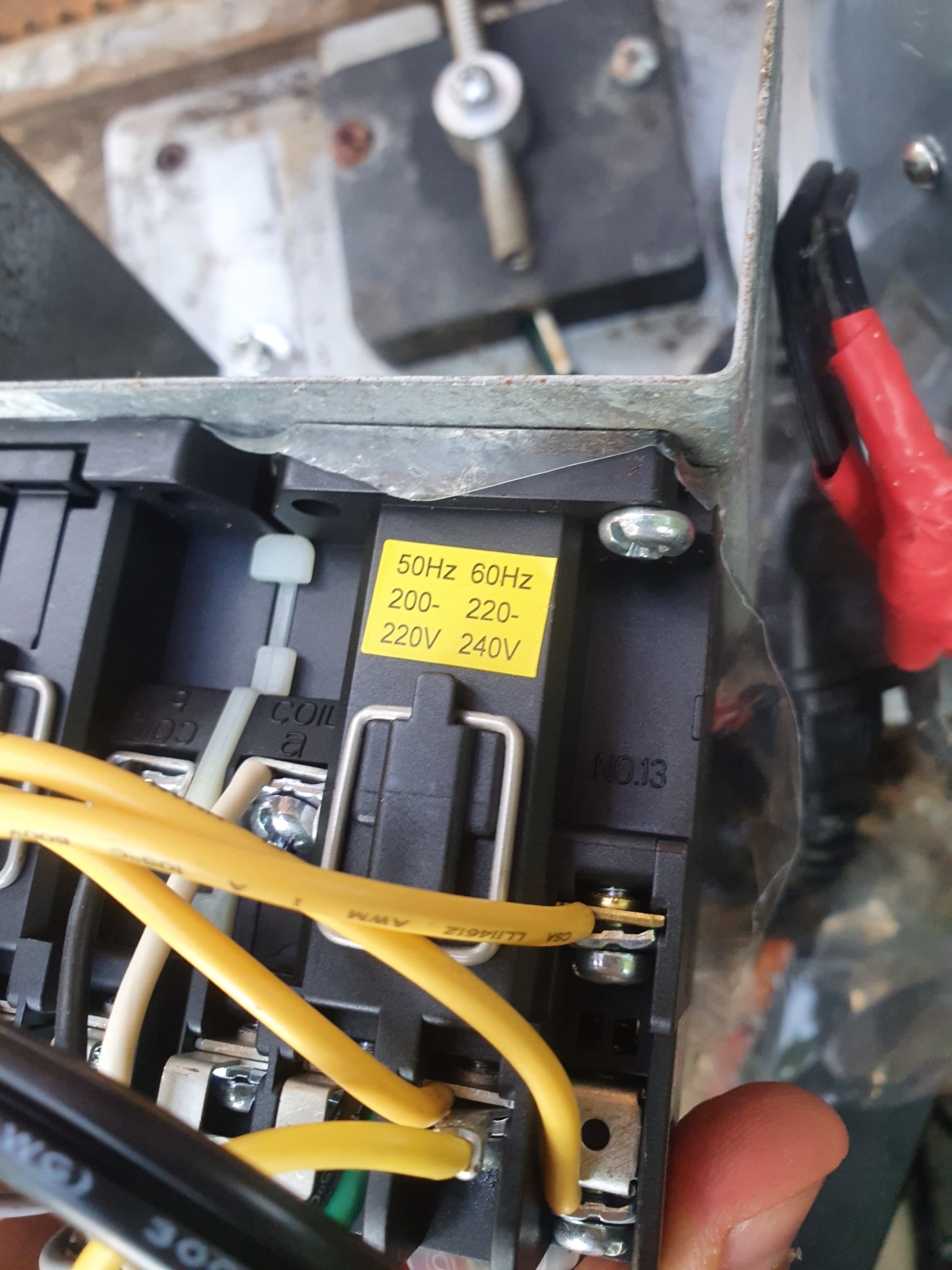

最近家裡的電動鐵門(大門機帶動，如上圖)使用遙控器移動時，常出現移動一下子又停止的現象(會聽到電磁開關噠噠聲，要一直按著遙控器才能正常移動)，因為大門仍可以移動，排除馬達、電容、遙控器模組、限制開關故障的可能性，推測是電磁開關出問題了。經過上網搜尋，發現有因螞蟻造成電磁開關故障的案例，且經過三用電表測試後確認故障，決定上網買一組回來更換。

電磁開關有分為 110V / 220V ，一組約 700 元，不過需要注意因應不同使用場合線路稍有不同，購買前可以事先詢問老闆或是買回來自己重接。

買回來後，先用上面三用電表方式確認新品無故障，接著就很簡單地把舊的線路接到新的電磁開關即可，需要注意線路有點複雜，可以先拍照以防萬一。







最後通電測試大門運作正常。如有類似問題可參考以上方式DIY維修。
